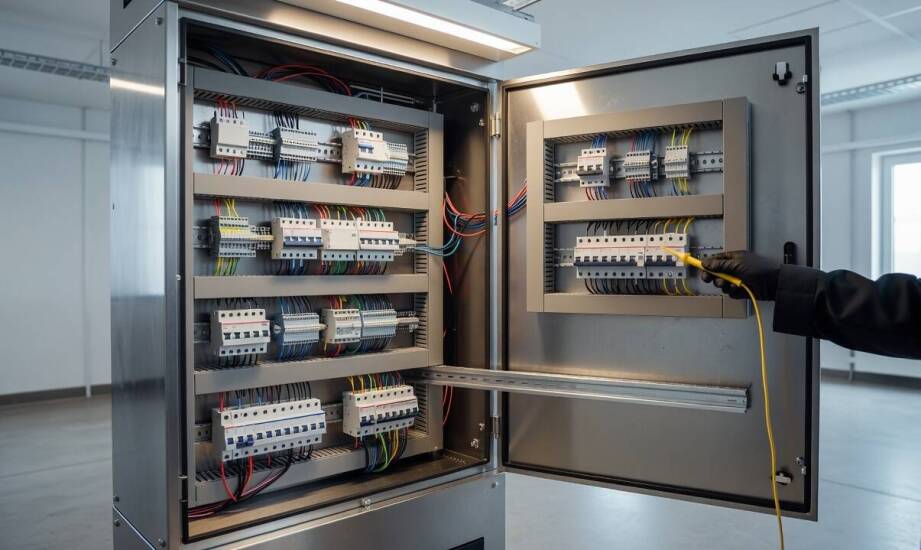

Rezerwa miejsca i podział stref w szafie sterowniczej — co zmieniają po latach eksploatacji

Szafa sterownicza w zakładzie produkcyjnym może pracować niezawodnie przez wiele lat, a linia przetwórcza bez przeszkód wytwarzać kolejne komponenty. Każda modyfikacja, dodanie czujnika czy wymiana falownika w źle zorganizowanej rozdzielnicy wymusza odcięcie zasilania całej sekcji na długie godziny. Serwisanci tracą czas na mozolne odłączanie przewodów i poszukiwanie wolnego miejsca na gęsto obsadzonej płycie montażowej.

Podział stref mocy, sterowania i komunikacji skraca diagnostykę

Oddzielenie stref mocy, sterowania i komunikacji ogranicza zakłócenia elektromagnetyczne i przyspiesza lokalizację usterek. Praktyka projektowa oparta na wytycznych producentów aparatury dzieli przestrzeń szafy na konkretne strefy wpływów elektromagnetycznych. Pierwszy obszar obejmuje czułe sterowniki PLC, sensory i urządzenia komunikacyjne. Druga sekcja zawiera układy zasilania i aparaty przełączające. Trzecia grupa skupia falowniki, dławiki oraz moduły hamowania, stanowiące główne źródła silnych zakłóceń. Fizyczne rozdzielenie tych urządzeń barierami ekranującymi lub odpowiednim dystansem montażowym zabezpiecza sygnały sterujące przed deformacją. Serwisant analizujący usterkę od razu weryfikuje właściwy fragment szafy bez konieczności przedzwaniania wszystkich obwodów. Uporządkowana architektura obniża ryzyko uszkodzenia sąsiednich elementów podczas późniejszego wpinania nowych modułów.

Zaplanowanie rezerwy miejsca na aparaturę oraz w kanałach kablowych zapobiega problemom podczas rozbudowy instalacji. Profesjonalne projektowanie szaf sterowniczych wymusza pozostawienie pustych przestrzeni na szynach DIN oraz pilnowanie odstępów montażowych, sięgających często 30 milimetrów wokół aparatów wydzielających ciepło. Puste segmenty koryt kablowych dają możliwość bezpiecznego poprowadzenia kolejnych żył bez upychania ich na siłę. Swobodny dostęp do wolnego fragmentu szyny pozwala szybko wpiąć dodatkowy moduł wejść/wyjść lub przekaźnik bez przebudowy całego panelu montażowego. Modernizacja linii przemysłowej przebiega wtedy płynnie, a produkcja szybciej wraca do normy. Brak zachowanych odstępów skutkuje montażem tymczasowych mostków, które drastycznie obniżają czytelność dokumentacji powykonawczej.

Układ wnętrza szafy ułatwiający przeglądy i diagnostykę

Grupowanie funkcjonalne zacisków bezpośrednio przekłada się na długoterminową czytelność obwodów. Monterzy rozdzielają złączki na osobne bloki dla zasilania, napędów, sygnałów analogowych oraz obwodów bezpieczeństwa. Numeracja każdego punktu musi ściśle odpowiadać schematom elektrycznym i listom sygnałowym. Wykonawca tak układa przewody w korytach, aby fabryczne oznaczenia aparatów pozostawały widoczne od frontu bez konieczności siłowego odginania wiązek. Dział utrzymania ruchu ceni wydzielone sekcje safety, skupiające przekaźniki awaryjne w jednym dostępnym miejscu. Punkty pomiarowe i rozłączniki nożowe dają możliwość bezpiecznego mierzenia napięć bez wyciągania żył z zacisków. Serwis bez problemu odnajduje usterkę nawet po kilku poważnych modyfikacjach całego układu.

Etap koncepcyjny weryfikuje przyjęte założenia przestrzenne tuż przed rozpoczęciem fizycznego montażu. Specjaliści z firmy Dekatron analizują wytyczne technologiczne, aby odpowiednio dobrać rozmiar obudowy i gabaryty płyty montażowej. Składanie rozdzielnic w kontrolowanych warunkach warsztatowych ułatwia precyzyjne rozmieszczenie stref EMC oraz zachowanie planowanych rezerw na szynach. Konstruktorzy przygotowują czytelne grupowanie listew zaciskowych i weryfikują prowadzenie głównych tras kablowych. Przetestowana i szczegółowo opisana szafa trafia później na obiekt przemysłowy, co znacząco skraca czas podłączenia instalacji maszynowej.

Solidnie wykonana rozdzielnica pozostaje w pełni czytelna dla służb utrzymania ruchu mimo upływu czasu oraz zmian w architekturze systemu. Stosowanie strefowania wpływa na stabilność sygnałów, a przemyślany układ przestrzenny minimalizuje ryzyko zwarć podczas dokładania nowej aparatury. Zaplanowana wcześniej rezerwa miejsca pozwala fabrykom modyfikować układy automatyki bez wielogodzinnych wstrzymań produkcji. Przejrzysta struktura szafy bezpośrednio obniża koszty serwisu i ułatwia przeglądy przez cały cykl życia instalacji przemysłowej.
